Đầu cặp mũi taro loại tháo ráp nhanh và collet

Đầu cặp mũi taro loại tháo ráp nhanh và collet

Đầu kẹp mũi taro dạng tháo ráp nhanh sản xuất tại Đài Loan của thương hiệu YL là phụ kiện dùng để cặp mũi taro trên các loại máy taro.
Loại đầu này gồm có 1 cán và các collet, mỗi collet chỉ cặp được 1 size mũi duy nhất (trừ một số mũi có kích thước đuôi bằng nhau).

Cán kẹp có 2 loại côn rời hoặc côn liền:

I. CÁN KẸP MŨI TARO THÁO RÁP NHANH CÔN RỜI
Cán kẹp mũi taro tháo ráo nhanh côn rời

ModelKHẢ NĂNG KẸPLØ D1Ø D2COLLET
JT2S-SF12M3~M14621934TC 312B / TC 312
JT6-SF12M3~M14621934TC 312B / TC 312
B12-SF12M8~M24621934TC 312B / TC 312
JT6-SF20M8~M24943150TC 820B / TC 820
B16-SF20M4~M36943150TC 820B / TC 820
B18-SF20M8~M24943150TC 820B / TC 820

II. CÁN KẸP MŨI TARO THÁO RÁP NHANH CÔN LIỀN
Cán kẹp mũi taro tháo ráp nhanh côn liền

ModelKHẢ NĂNG KẸPLØ D1Ø D2COLLET
MT2-SF12M3~M14461934TC 312B / TC 312
MT3-SF12M3~M14461934TC 312B / TC 312
MT3-SF20M8~M24703150TC 820B / TC 820
MT4-SF20M8~M24773150TC 820B / TC 820
MT3-SF33M4~M36994874TC 1433B / TC 1433
MT4-SF33M4~M36994874TC 1433B / TC 1433



III. COLLET KẸP MŨI TARO
Collet cặp mũi taro
Collet là phần trực tiếp kẹp mũi taro, collet có 3 chuẩn đầu kẹp, trong đó chia làm 2 loại:
- Chuẩn đầu TC312, TC820, TC1433 là có bảo vệ quá tải (trượt khi quá tải)
- Chuẩn đầu TC312B, TC820B, TC1433B là loại thường, không có bảo vệ quá tải.

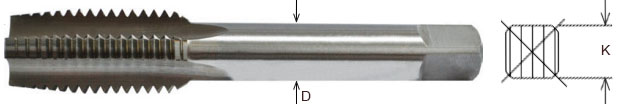

Tùy theo loại mũi taro mà lựa chọn collet thích hợp, hiện nay trên thị trường có 3 loại mũi taro phổ biến là mũi taro chuẩn JIS, chuẩn ISO và chuẩn DIN, với mỗi loại chuẩn mũi khách nhau thì kích thước đuôi mũi (đuôi trụ và đuôi vuông) sẽ khác nhau. Bảng tra dưới đây lấy ví dụ mũi taro chuẩn JIS (mũi xuất xứ Nhật Bản) để khách hàng tiện tra cứu.

MŨI TARO THEO TIÊU CHUẨN JISKÍCH THƯỚCCHUẨN ĐẦU
Ø TRỤCẠNH VUÔNGTC 312BTC820BTC1433B
M3 #5 #6 4.03.2010B-01














M4M4.5#8 5.04.0010B-02
M5M5.5#10 5.54.5010B-03
M6 UNC1/4 6.04.5010B-04
  UNC5/16 6.15.0010B-05
M8M7  6.25.0010B-06020B-01
M10M9UNC3/8 7.05.5010B-07020B-02
 M11UNC7/16PT1/88.06.0010B-08020B-03
M12   8.56.5010B-09020B-04
  UNC1/2 9.07.0010B-10020B-05
M14M15UNC9/16 10.58.0010B-11020B-06030B-01
   PT1/411.09.0010B-12020B-07030B-02
  UNC5/8 12.09.0

020B-08030B-03
M16   12.510.0020B-09030B-04
M18 UNC3/4PT3/814.011.0020B-11030B-06
M20   15.012.0020B-12030B-07
M22 UNC7/8 17.013.0020B-13030B-08
   PT1/218.014.0020B-14030B-09
M24M25  19.015.0020B-15030B-10
M27M26UNC1 20.015.0






030B-11
M28   21.017.0030B-12
  UNC1 1/8 22.017.0030B-13
M30  PT3/423.017.0030B-14
M32 UNC1 1/4 24.019.0030B-15
M33   25.019.0030B-16
M35M34UNC3/8PT126.021.0030B-17
M36   28.021.0030B-18

IV. COLLET REDUCES (ADAPTER CHUYỂN ĐỔI COLLET NHỎ SANG LỚN)
Reduces
Như đã nói ơ trên, collet có đến 3 chuẩn đầu là TC312, TC820, TC1433 hoặc TC312B, TC820B, TC1433B trong khi cán kẹp chỉ kẹp được 1 trong 3 tiêu chuẩn đó. Do vậy, nếu cán kẹp và collet khác chuẩn, khách hàng cần phải mua thêm  Reduces để chuyển đổi.
