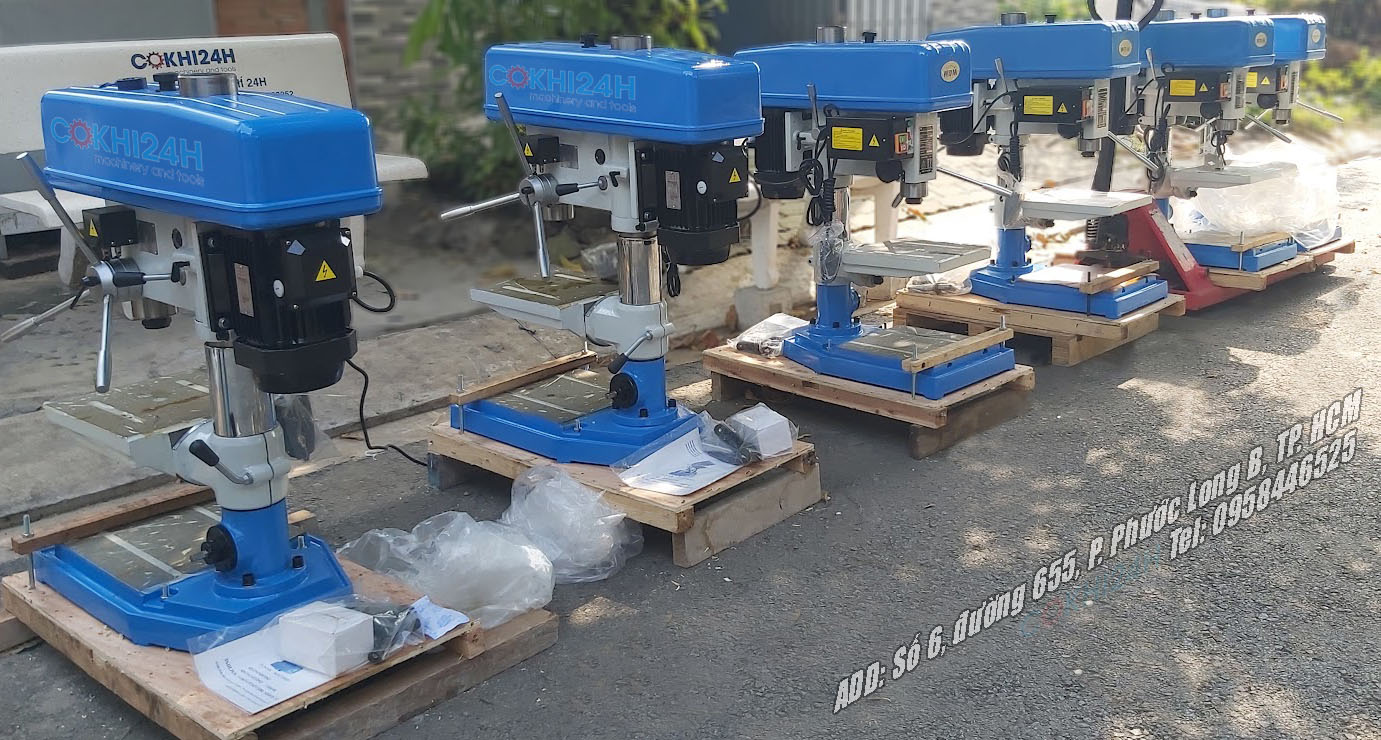

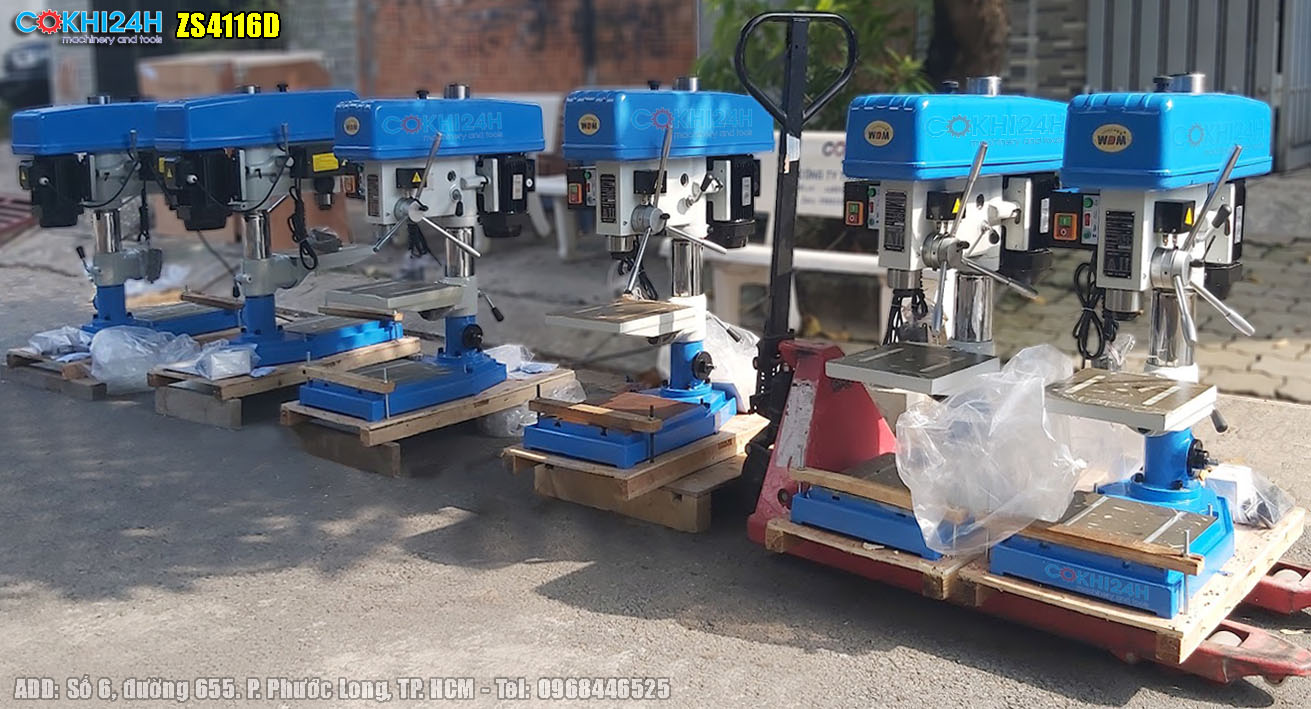

ZS4116D là model nhỏ nhất trong 3 model máy khoan bàn và taro giá rẻ của thương hiệu WDDM. ZS4116D có thiết kế kiểu truyền thống, đơn giản và chủ yếu ứng dụng để khoan hoặc ta rô kích thước nhỏ
Đặc điểm
- ZS4116D có khả năng khoan tốt nhất các lỗ có đường kính từ Ø4 - Ø16mm và taro từ M4-M10mm (tính trên thép thường)
- Động cơ lồng sóc công suất 1HP truyền động đến trục chính thông qua 2 dây đai và 3 Puley nhiều tầng.
- Pulley bằng nhôm, tay nắm bằng inox
- 9 cấp tốc độ 480 - 4100v/p
- Dễ dàng đặt trước độ sâu cần gia công với 2 cử khóa hành trình.
- Được trang bị sẵn đèn làm việc và cóc đạp điều khiển quá trình taro
- Bàn làm việc có thể điểu chỉnh để nghiêng theo phương đứng trái phải mỗi bên 45 độ.
Phụ kiện:
- Phụ kiện: Đầu kẹp mũi khoan 16mm, tay cầm, tay quay bàn, côn MT2, khóa hành trình, cóc đạp điều khiển taro và cây tháo côn
- Chú ý: Để sử dụng được chức năng taro, khách hàng cần mua thêm 1 loại đầu kẹp mũi taro thích hợp, phụ kiện này không kèm theo máy.
| Khả năng làm việc | |
| Khả năng khoan | Ø16mm |
| Khả năng taro | M10 |
| Động cơ | |
| Kiểu động cơ | Rotor lòng sóc 4P |
| Công suất động cơ | 1HP |
| Điện áp sử dụng | 380V 3 Phase 50 HZ |
| Trục chính | |
| Kiểu trục chính | Côn MT2 (côn số 2) |
| Hành Trình trục chính (đầu khoan) | 100mm |
| Tốc độ | |
| Số Cấp Tốc Độ | 5 cấp |
| Tốc độ trục chính | 480~4100r/min |
| Kiểu thay đổi tốc độ trục chính | Puley + Curoa |
| Bàn làm việc | |
| Kiểu bàn làm việc | Bàn vuông |
| Kích thước bàn làm việc | 200mm x 230mm |
| Số rãnh trên bàn làm việc | 2 rãnh |
| Kích thước trọng lượng | |
| Đường kính trụ | Ø70mm |
| Khoảng cách từ trục chính đến bàn | 315mm |
| Khoảng cách từ trục chính đến chân đế | 556mm |
| Khoảng cách từ trục chính đến trụ | 193mm |
| Chiều cao máy | 1037mm |
| Kích thước chân đế | 528x360mm |
| Kích thước đóng kiện | 770x420x950mm |
| Trọng Lượng | 90/108kg |
Hướng dẫn sử dụng ZS4116D.
Video clip Máy khoan bàn và taro WDDM ZS4116D.
Máy khoan bàn và taro giá rẻ WDDM ZS4116D - Khoan 16, Taro M12
ZS4116D gắn mũi khoan bằng đầu cặp măng ranh 16mm
ZS4116D gắn mũi ta rô bằng đầu cặp mũi ta rô chuyên dụng. Lưu ý, đây là phụ kiện khách hàng phải mua rời.
Pulley bằng nhôm của ZS4116D, lưu ý rằng pulley bằng nhôm thì tốt hơn nhiều so với pulley bằng gang
ZS4116D nhìn từ bên trái
Mặt trước của máy khoan bàn ZS4116D gồm có các nút điều khiển on/off, nút bật tắt đèn làm việc, nút chọn chế độ khoan hay taro, chính giữa là mạc máy thể hiện rõ model là ZS4116D, số series và bảng hướng dẫn thiết lập tốc độ.
Bàn làm việc của máy khoan bàn WDDM ZS4116D kiểu vuông, kích thước 200mm x 230mm, có thể quay nghiêng trái phải 45 độ
Chân đế của máy khoan bàn ZS4116D
Cóc đạp của máy khoan bàn ZS4116D
Máy khoan bàn và taro ZS4116D - Thương hiệu WDDM
