Giới thiệu máy khoan phay thế hệ mới của thương hiệu WDDM mode ZX7045C đây là dòng máy cao cấp nhất, hiện đại nhất và công suất làm việc ở mức tương đối lớn. ZX7045C có các đặc điểm đáng chú ý như sau:
Đặc điểm:
- Truyền động bằng hộp số nhúng trong bồn dầu, thay đổi tốc độ bằng cần gạt an toàn và chuyên nghiệp.
- Đa năng (khoan, phay hoặc ta rô) trong đó chế độ khoan là tự động với động cơ ăn phôi độc lập.
- Trụ máy dạng xương cá hình hộp
- Bàn làm việc dạng bàn phay chuyên nghiệp, chạy tự động theo trục X.
- Được trang bị sẵn thước quang hiển thị số DRO hiệu SINO.
- Có nắp che phôi bảo vệ an toàn, máy sẽ không hoạt động nếu nắp che này chưa đóng.
- Trục chính dạng côn với lỗ côn là MT4, hành trình lên xuống của trục chính 110mm
- Có hệ thống làm mát giải nhiệt tự động cho mũi.
- Máy có tổng cộng 3 động cơ gồm động cơ chính công suất 1500W, động cơ ăn phôi 140W và bơm làm mát 40W
Phụ kiện chuẩn: Đầu kẹp và dao phay mặt, thước quang DRO Sino, động cơ chạy bàn tự động (table feed), côn số 4, áo côn số 3-4, đầu kẹp mũi khoan 16mm, các tay quay, cây tháo côn, ty rút dao M12x1.75, nắp che phôi và chân đế.
Phụ kiên mua thêm: Đầu kẹp dao phay ngón, đầu cặp mũi ta rô, dao phay, mũi khoan, eto...
Khả năng làm việc | |
Khả năng khoan | Thép Ø32mm, gang Ø45mm |
Khả năng taro | M27 |
Khả năng phay mặt | 80mm |
Khả năng phay ngón | 28mm |
Động cơ | |
Kiểu động cơ | Roto lồng sóc |
Công suất động cơ | 1500W |
Công suất động cơ làm mát | 40W |
Điện áp sử dụng | 380V 3 Phase 50Hz |
Trục chính | |
Kiểu trục chính | Côn MT4 (côn số 4) |
Hành Trình trục chính (đầu khoan) | 110mm |
Tốc độ | |
Số Cấp Tốc Độ | 6 |
Tốc độ trục chính | 50~1260V/P |
Kiểu thay đổi tốc độ trục chính | Hộp số |
Tốc độ ăn phôi tự động | 8-95mm/min |
Bàn làm việc | |
Kiểu bàn làm việc | Bàn chữ thập |
Kích thước bàn làm việc | 820 x 240mm |
Hành trình dọc của bàn | 540mm |
Hành trình ngang của bàn | 170mm |
Kích thước trọng lượng | |
Khoảng cách từ trục chính đến bàn | 475mm |
Khoảng cách từ trục chính đến trụ | 260mm |
Kích thước đóng kiện | 1080x920 x1240mm |
Trọng Lượng | 330 / 375kgs |

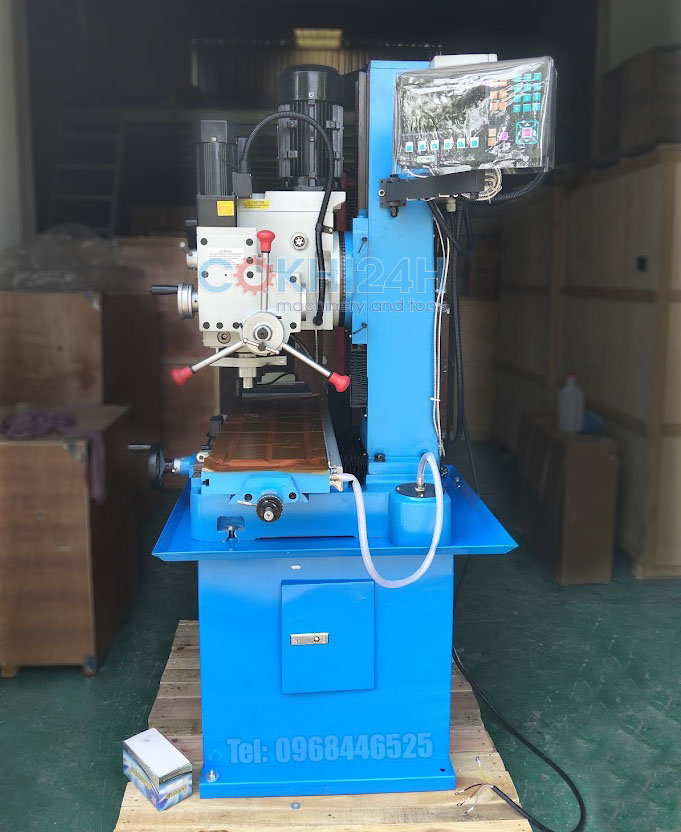

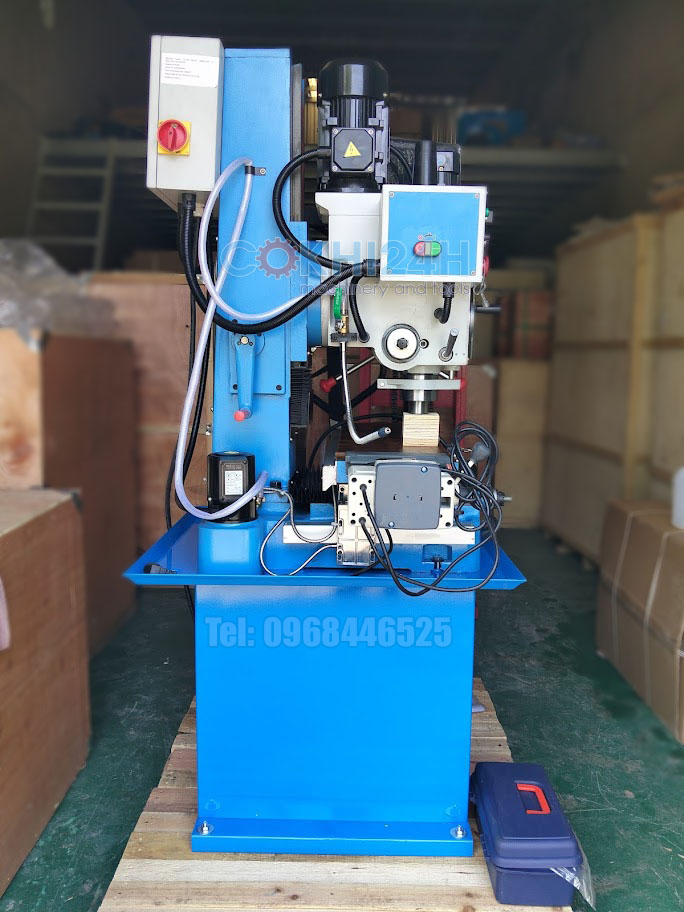

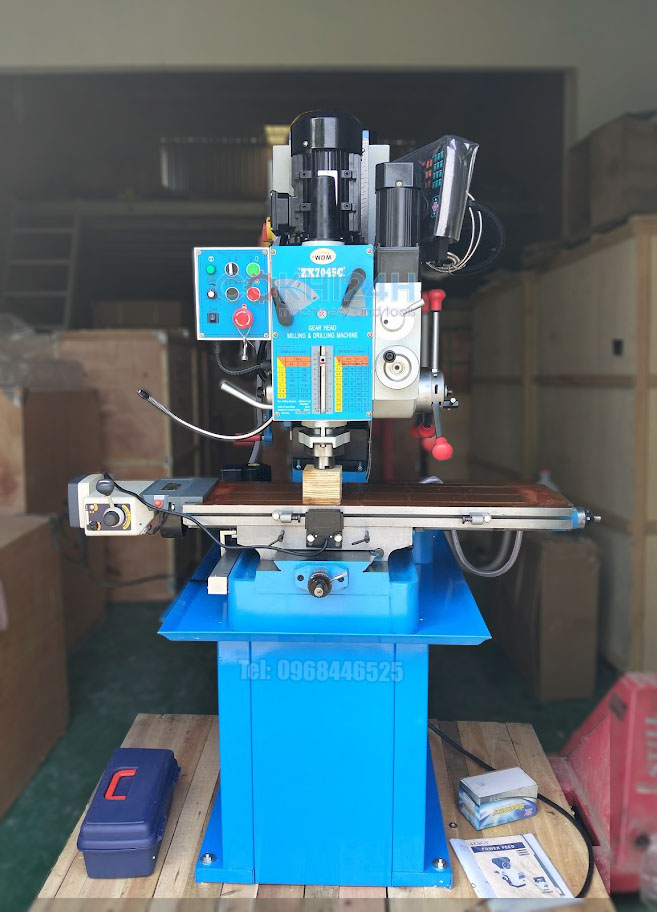

Máy khoan phay tự động hộp số có thước quang ZX7045C

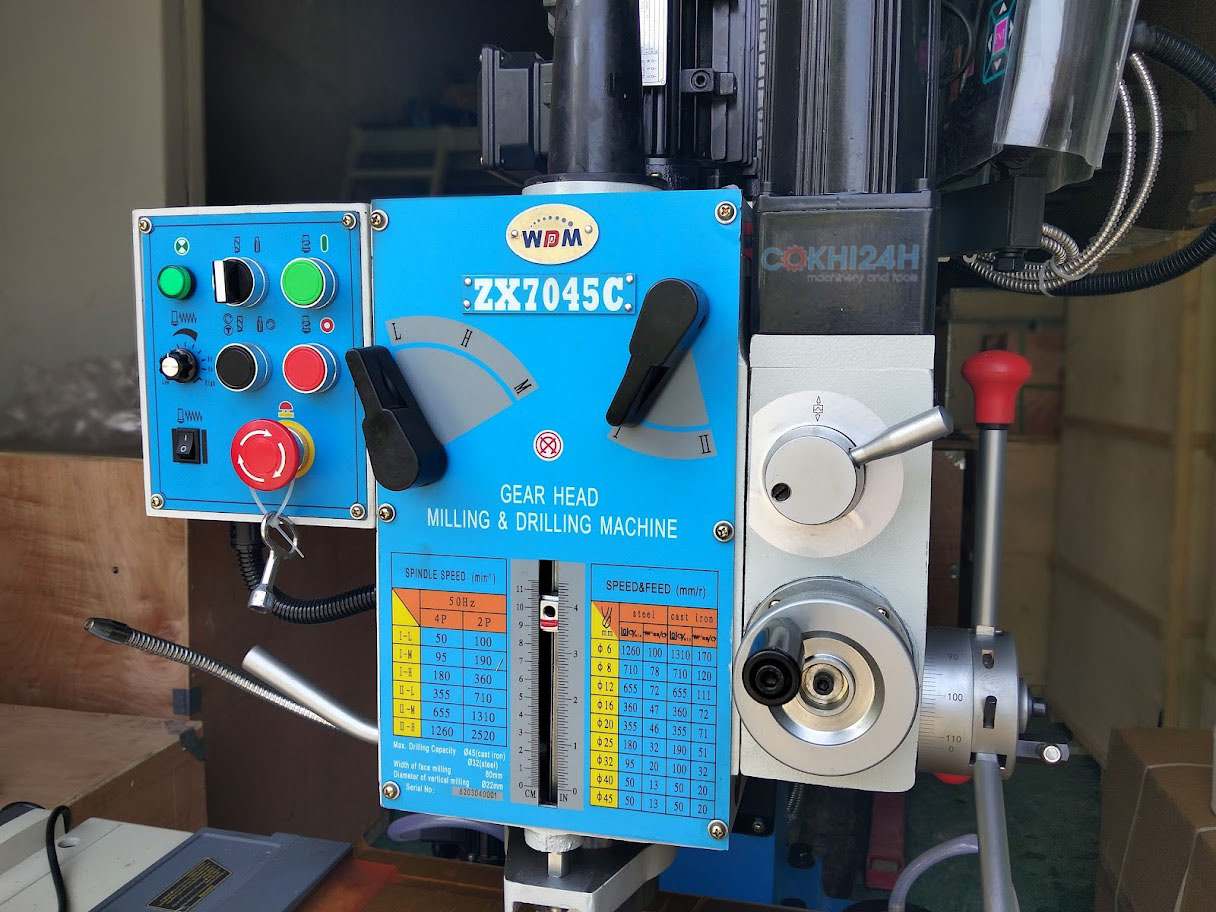

Bảng điều khiển ZX7045C

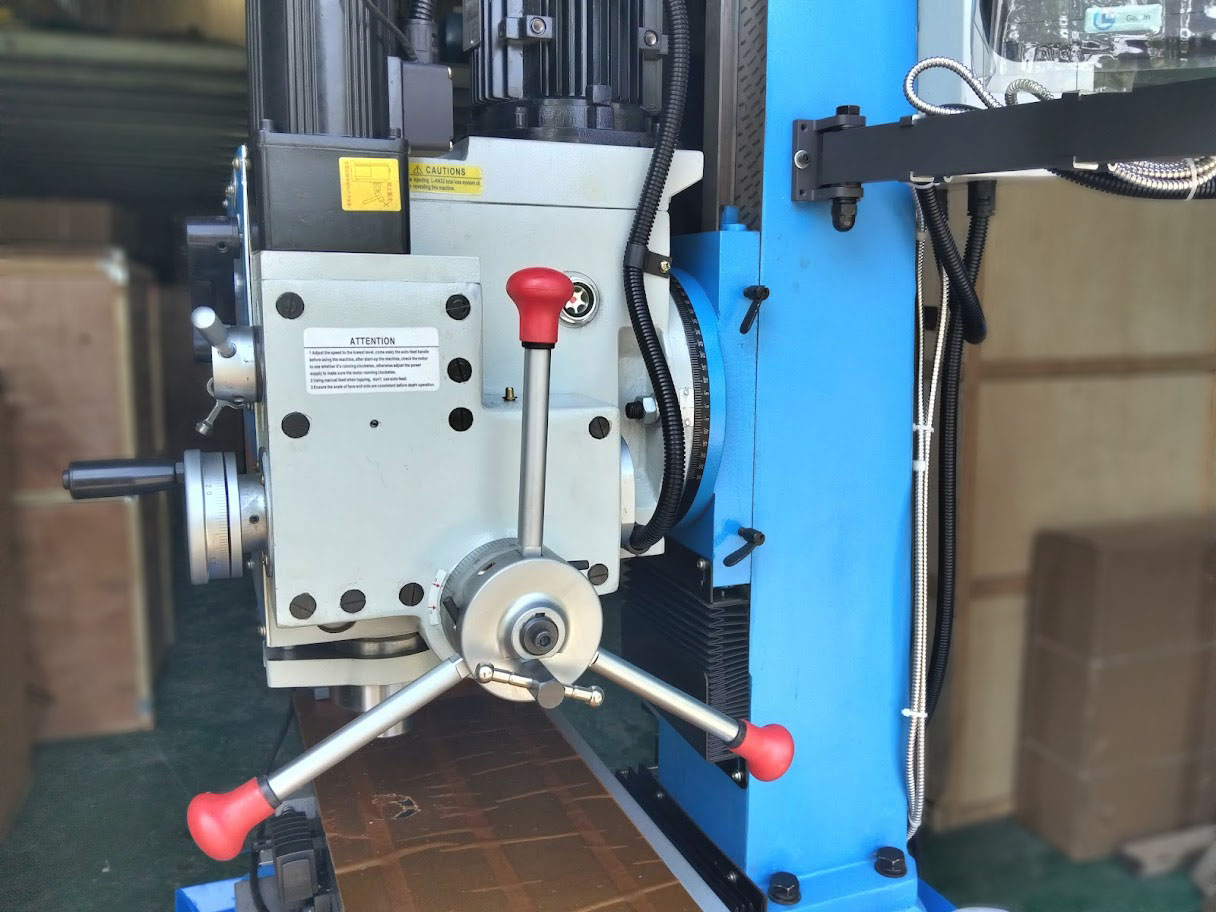

Đầu máy có thể quay lên xuống hoặc quay nghiêng để gia công góc

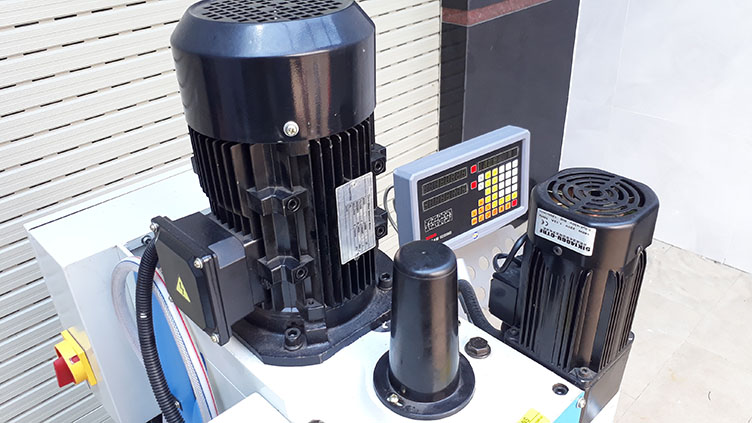

Máy gồm một động cơ chính công suất 1500W, động cơ ăn phôi 140W và bơm làm mát công suất 40W

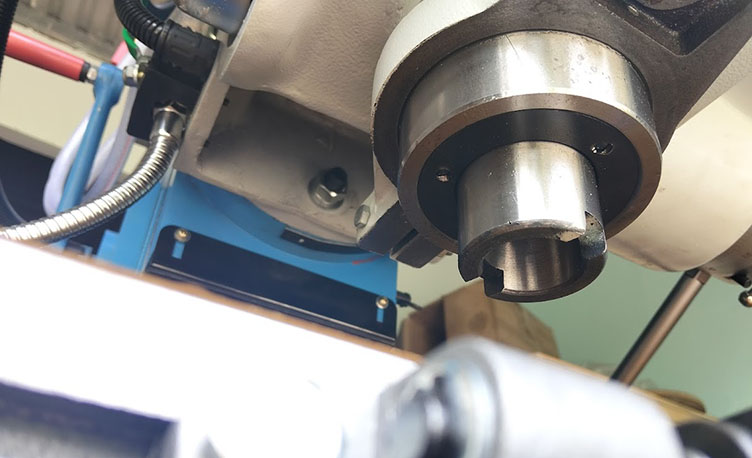

Trục chính MT4 hành trình 110mm, có khóa hành trình trục chính để phay

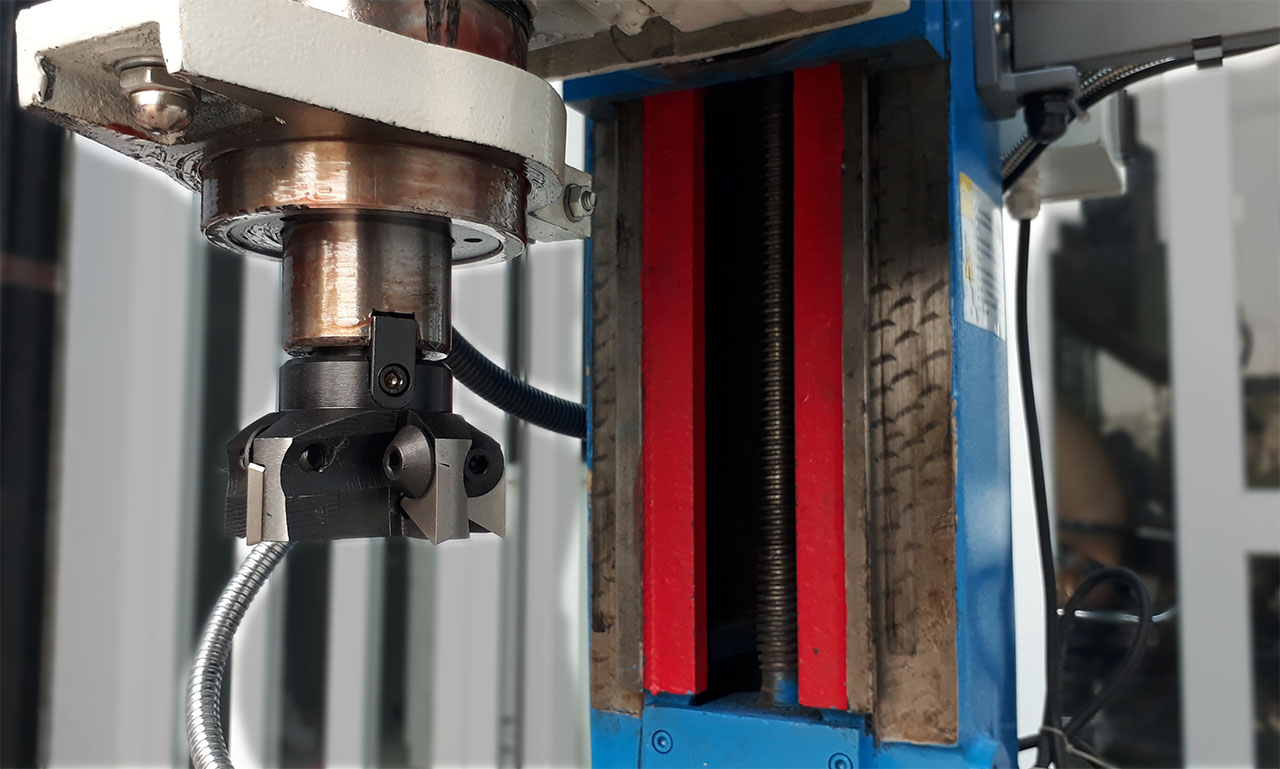

Với lỗ côn MT4, ZX7045C dễ dàng lắp đặt đầu cặp và dao cụ kích thước lớn

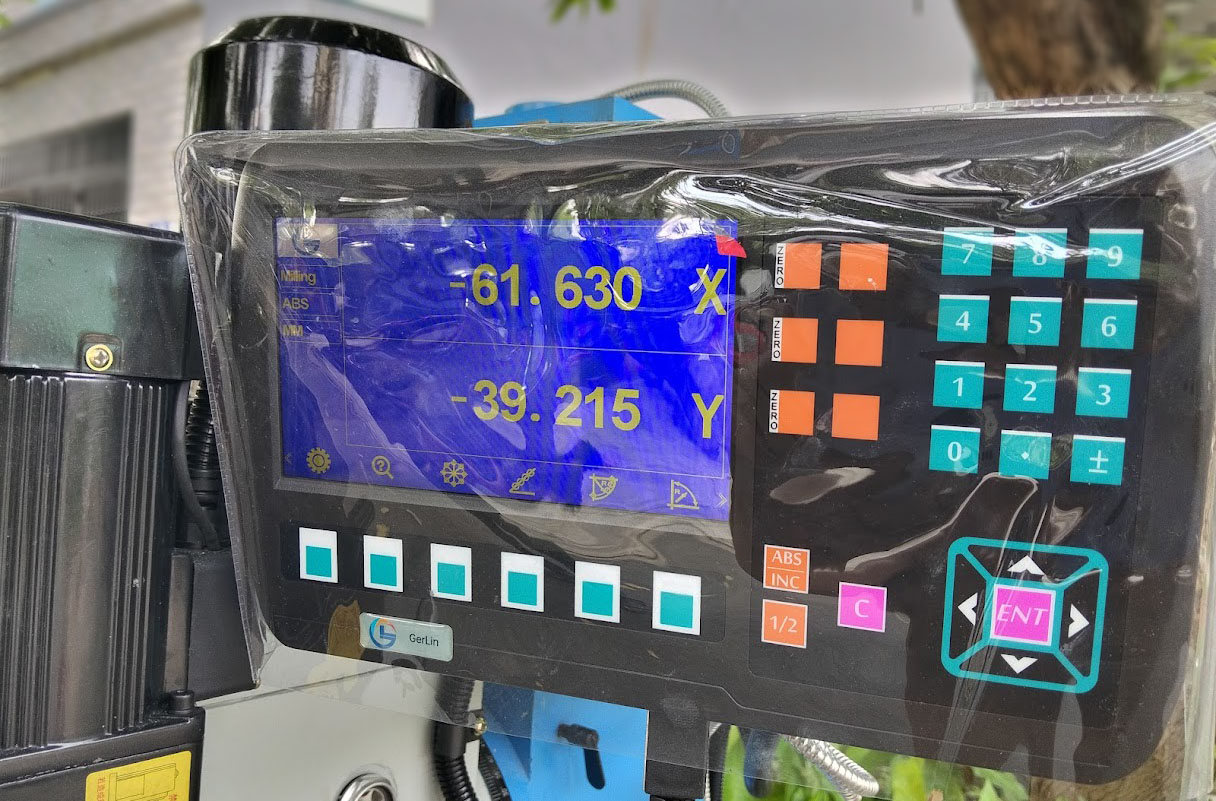

ZX7045C được trang bị thước quang hiệu SINO

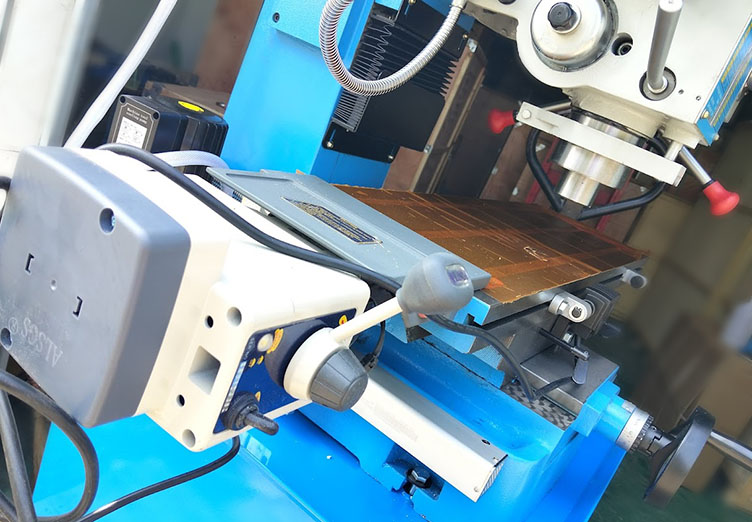

Bàn phay chạy tự động

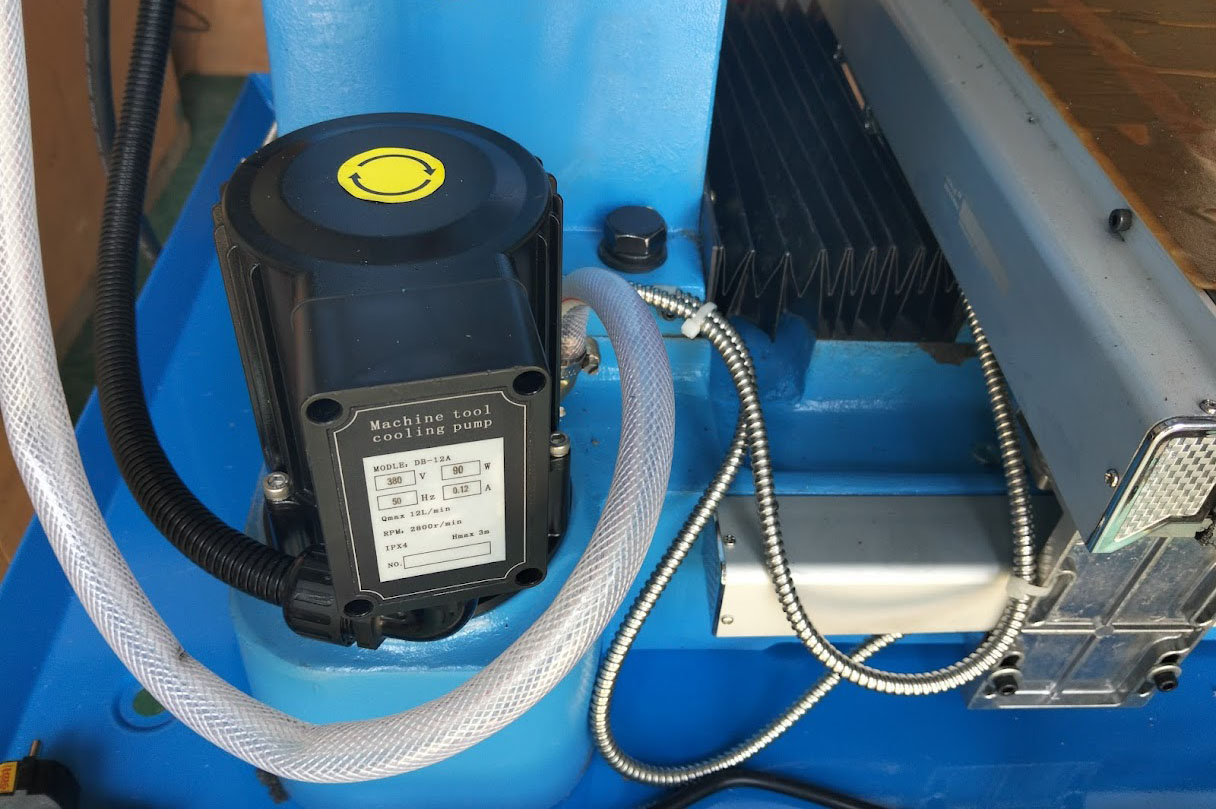

Bơm tự động làm mát của ZX7045C
